Neste artigo, baseamo-nos no primeiro vídeo da nossa série sobre hidráulica de piscinas para esclarecer, de forma técnica e estruturada, como realizamos a locação dos principais dispositivos: drenos de fundo, skimmer, retornos filtrados, aspiração e dispositivos de nível. Explicaremos cada etapa desse planejamento, sempre com referência às normas nacionais e boas práticas de engenharia, pensando na segurança e funcionamento adequado do sistema.
Relembrando a distribuição dos drenos de fundo
Começamos o projeto pela distribuição dos drenos de fundo, um dos aspectos mais sensíveis no quesito segurança. Desde 2010, há uma atenção especial nessa etapa, dada a proposta legislativa federal que exige pelo menos dois drenos interligados, afastados no mínimo 1,5 m um do outro, limitando também a velocidade da água nesses pontos em 0,5 m/s.
A posição correta dos drenos é fundamental para reduzir riscos de aprisionamento e garantir circulação uniforme no tanque.
Tampas antissucção (ou tampas não bloqueáveis) se tornaram obrigatórias a partir do decreto de dezembro de 2017, tanto para piscinas coletivas quanto para residenciais multifamiliares. Essas tampas contribuem de modo significativo para a segurança dos usuários.
Instalação e função do skimmer

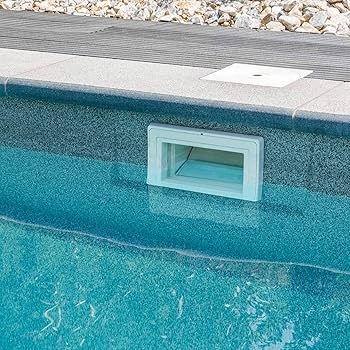

Avançando na modelagem hidráulica, logo após os drenos, incluímos o skimmer, também conhecido como coadeira. Ele é instalado próximo à linha d’água com o propósito de recolher sujeiras flutuantes, como folhas, cabelos e óleos corporais que se concentram na superfície. Esse dispositivo é indispensável em piscinas de áreas externas, principalmente em locais próximos a árvores, pois evita a formação de manchas e acúmulo de resíduos na lâmina d’água.
O local exato do skimmer pode variar de acordo com o formato do tanque e predominância dos ventos na área, para favorecer a movimentação das sujeiras até ele.
O skimmer age como um guardião da limpeza, mantendo a transparência da piscina!
Além do efeito estético, ele contribui para a renovação constante da superfície – essencial tanto para o conforto visual quanto para o equilíbrio químico da água.
Locação dos retornos filtrados
Os dispositivos de retorno são aqueles que devolvem água já filtrada ao tanque. Segundo NBR 10339, eles devem ser distribuídos ao longo do perímetro da piscina, abaixo da linha d’água, a uma altura de 40 cm do nível superficial.
Recomendamos posicioná-los sempre em sentido oposto ao grupo de drenos e skimmers, utilizando o impulso da água para empurrar impurezas na direção do sistema de coleta.
- Retornos tradicionais: instalados próximos à borda, a 40 cm da lâmina d’água.
- Retornos aquecidos: estes devem ser colocados no fundo da piscina, para aproveitar o efeito convectivo – o que permite que a água quente suba de modo natural, proporcionando aquecimento igualitário em todo o volume.
A correta locação dos retornos é a chave para eliminar zonas mortas – áreas onde a água não circula e podem se formar algas ou desbalanço químico.
Dispositivo de aspiração: onde e como instalar?

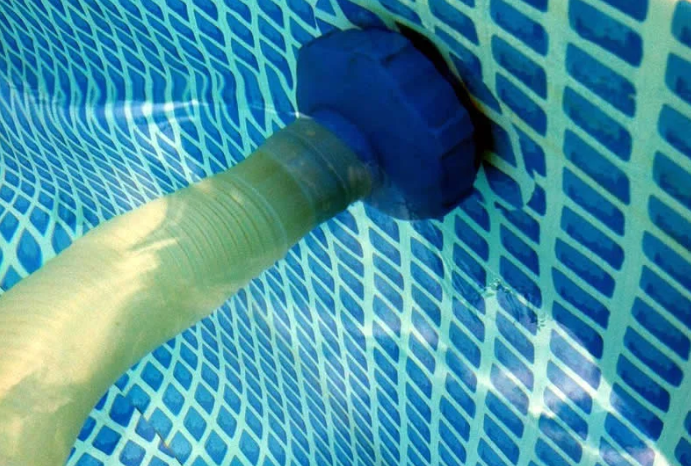

Incluímos, ainda, na rede, o dispositivo de aspiração, também conhecido como tomada de aspirador. Este elemento deve ser posicionado entre 20 cm e 40 cm abaixo do topo da piscina, preferencialmente em local acessível e oposto ao ponto onde se encontra a casa de máquinas.
Essa especificidade impede a formação de vórtice durante a aspiração manual, tornando o processo de limpeza mais eficiente e seguro para o usuário. Evitamos colocar esse ponto muito próximo à superfície, para evitar entrada de ar no sistema, nem muito ao fundo, para não prejudicar a conexão pelo piscineiro.
O papel do dispositivo de nível na automação do sistema
Para complementar a segurança e funcionalidade, prevemos o dispositivo de nível (ou ladrão). Ele é instalado para monitorar e controlar automaticamente o nível da água do tanque, evitando transbordamento em períodos de chuva forte.
Em muitos projetos, aproveitamos a própria tubulação do skimmer como ponto de conexão desse sistema de alívio. Ao identificar um excesso de água, direciona-se esse volume excedente para o escoamento adequado, protegendo bordas, móveis e infraestrutura do entorno.

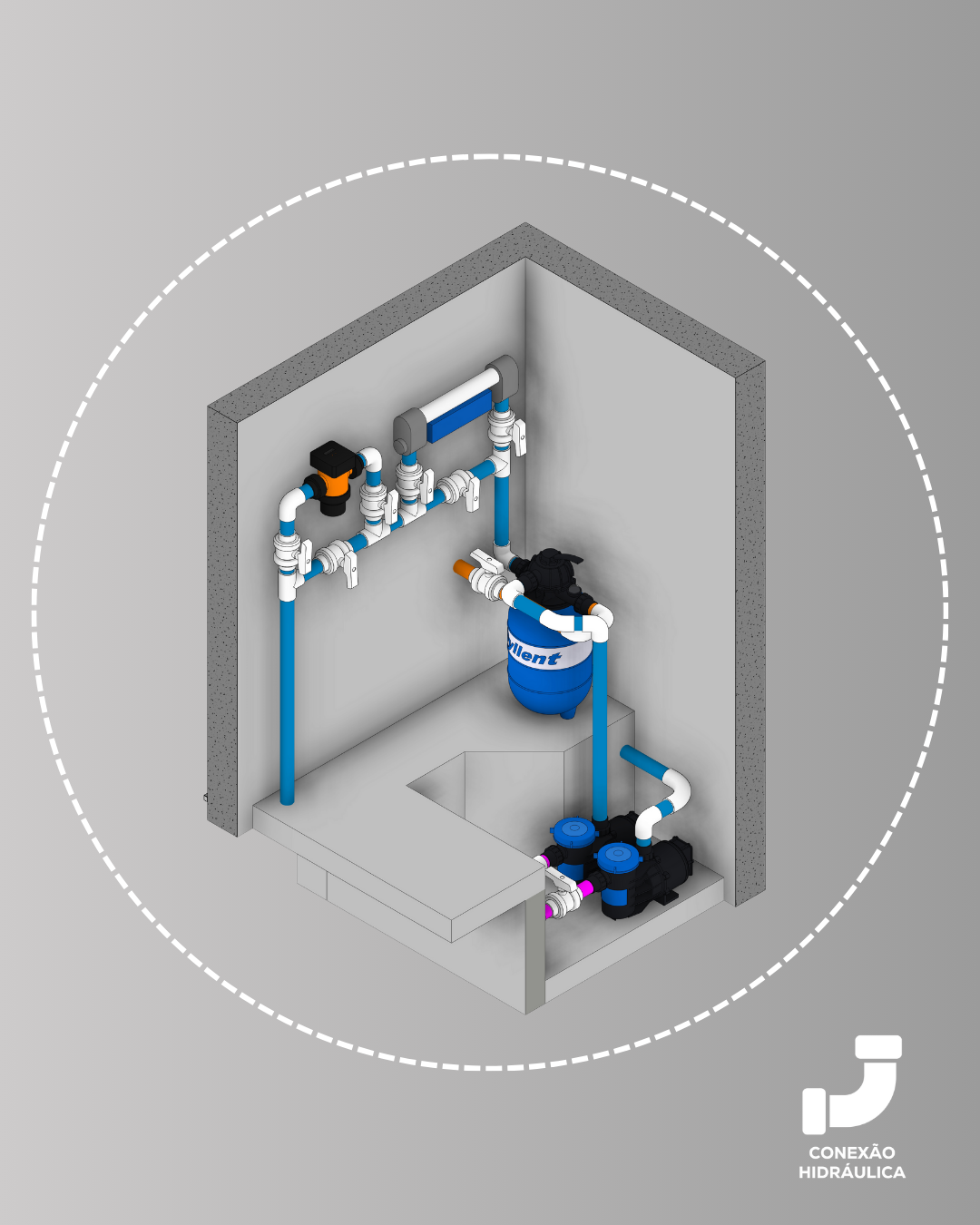

Ao considerar todos esses dispositivos e suas localizações, temos uma rede integrada que une limpeza, circulação, segurança e durabilidade do tanque.
Exemplo prático de locação: etapa a etapa
Na prática, seguimos a seguinte sequência para garantir tudo conforme as normas e as melhores recomendações:
- Localização dos drenos de fundo com distância mínima de 1,5 m, instalação das tampas próprias e do poceto normativo.
- Definição do(s) skimmer(s) em relação à direção dos ventos e presença de árvores.
- Pontos de retorno filtrado distribuídos, sempre em posição contrária aos drenos e skimmers e altura de 40 cm abaixo da lâmina.
- Retornos aquecidos no fundo caso o projeto conte com aquecimento de água.
- Tomada de aspiração colocada entre 20 e 40 cm do topo, o mais distante possível dos drenos para evitar curtos de sucção.
- Instalação do dispositivo de nível para drenagem do excesso em caso de chuvas.
Essa abordagem cria um ciclo contínuo entre coleta de resíduos, filtragem, retorno e controle do nível, garantindo água limpa, confortável e segura.
Como dimensionar e ajustar para seu caso?
Cada piscina exige adaptações conforme suas dimensões e usos (residencial, esportiva, recreativa etc.). Sempre partimos das premissas normativas e, quando necessário, adaptamos o layout dos dispositivos pensando em obstáculos construtivos, arquitetura existente, ou demandas específicas como borda infinita, spas integrados.
Caso busque uma abordagem de engenharia aplicada, detalhada e segura, reforçamos a importância de consultar normas técnicas locais e literatura especializada. A Instrução Normativa 22/2019, citada acima, é uma das fontes obrigatórias para padronizar retornos filtrados e outros pontos do sistema, assim como demais orientações encontradas em seção de construção de piscinas e projetos estruturais.
Conclusão
Ao estruturar a locação de skimmers, retornos, drenos, pontos de aspiração e dispositivos de nível, conectamos conceitos de segurança, conforto e manutenção preventiva, respeitando sempre normas nacionais e bom senso técnico.
Este conteúdo faz parte do nosso material didático. Se gostou da abordagem, não deixe de conferir o vídeo completo no início do artigo, se inscrever no canal para as próximas aulas e conhecer nossos treinamentos em engenharia de sistemas de piscinas.
Perguntas frequentes sobre skimmer, retornos e projeto hidráulico de piscinas
O que é um skimmer na piscina?
Skimmer é um dispositivo instalado próximo à linha d’água responsável por coletar folhas, cabelos, óleos e sujeiras flutuantes na superfície, direcionando-os ao sistema de filtragem antes que se depositem no fundo do tanque.
Como posicionar retornos no projeto de piscina?
Segundo normas técnicas, os retornos devem ser distribuídos ao longo do perímetro, a 40 cm do nível da água, posicionando-os sempre em pontos opostos aos drenos de fundo e skimmers para impulsionar o fluxo de água de maneira uniforme.
Quantos skimmers preciso para minha piscina?
A NBR 10339 define a quantidade mínima de 1 skimmer a cada 25m²/m³ para piscinas comerciais coletivas ou 50m²/m³ para piscinas residenciais privativas.
Qual a função do retorno no sistema hidráulico?
O retorno é responsável por devolver à piscina a água já filtrada e tratada, promovendo a circulação contínua, evitando águas paradas e contribuindo para a uniformidade de temperatura, produtos químicos e transparência.
Como evitar erros na instalação hidráulica da piscina?
Consultar normas técnicas, distribuir corretamente os dispositivos (drenos, skimmers, retornos, aspiração e dispositivos de nível) e contar com a orientação de profissionais especializados são passos fundamentais para evitar falhas que levam a manutenção corretiva, desperdício de energia e riscos aos usuários.
