Este artigo é baseado no vídeo acima, onde abordamos de maneira detalhada a importância do projeto hidráulico para piscinas. Em nossa experiência na Conexão Hidráulica, percebemos diariamente que um projeto bem estruturado vai muito além da estética, ele garante segurança, funcionalidade e economia na construção e operação da piscina.
Por que o projeto hidráulico é indispensável?

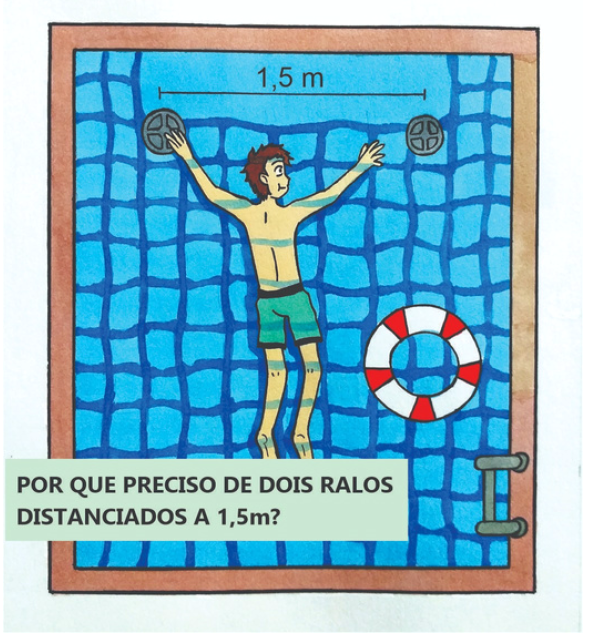

O projeto hidráulico de piscinas não é somente um requisito técnico: é uma verdadeira proteção para quem utiliza e para quem instala. Um dos riscos mais sérios de erros nesse projeto é o aprisionamento em ralos de fundo, o que pode ser fatal e é totalmente evitável quando seguimos as normas técnicas. Na Conexão Hidráulica, nunca negligenciamos esse aspecto; adotamos, por exemplo, a regra dos dois drenos interligados distantes entre si, reduzindo drasticamente os riscos ao usuário, como preconiza a NBR 10339.
"Segurança do usuário sempre vem antes de qualquer economia."
Além da proteção, um projeto hidráulico bem feito evita retrabalho, reduz custos de obra e possibilita a correta execução, já que marca todas as posições dos dispositivos, como pontos de retorno, aspiração e drenagem —, servindo como um guia visual que a equipe de obra pode realmente seguir para não correr riscos e garantir o melhor funcionamento da piscina.
Principais características do projeto hidráulico de uma piscina
Não existe projeto hidráulico eficiente sem detalhamento. Entre os pontos mais relevantes, nós destacamos:
- Posição exata de todos os dispositivos: marcação em planta e corte dos pontos de retorno, aspiração e dreno de fundo;
- Dimensionamento correto dos sistemas: bombas, filtros, tubulações e, quando necessário, trocadores de calor;
- Locação da casa de máquinas, que determina onde serão instalados os equipamentos para fácil acesso e manutenção;
- Indicação de todos os elementos normativos e de segurança, seguindo referências como a NBR 10339.
Ao analisarmos essas características, percebemos que um projeto hidráulico bem detalhado é a ponte entre a teoria e a prática: traduz a intenção do projetista para execução fiel no canteiro de obras.
Borda infinita e sistemas diferenciados
A borda infinita, ou borda transbordante, representa um dos maiores desafios hidráulicos, principalmente pelo efeito visual e técnico que se deseja alcançar. Um erro de nivelamento ou de posicionamento dos dispositivos pode comprometer toda a experiência: já vimos situações onde um retorno mal colocado cria uma turbulência superficial que elimina o desejado efeito espelho d’água. Por isso, é fundamental testar o nivelamento antes de finalizar a obra.
Outro ponto: o sistema hidráulico da borda infinita funciona como vasos comunicantes, com a água transbordando para uma canaleta e sendo armazenada num tanque de compensação. É imprescindível dimensionar corretamente a vazão, levar em conta o efeito do vento, e prever elementos para manter o nível da canaleta constante, inclusive durante manutenção. Isso influencia, inclusive, no dimensionamento dos sistemas de aquecimento, já que o transbordamento constante aumenta a perda térmica e a necessidade de potência dos trocadores de calor.
Como o projeto facilita a obra e reduz erros

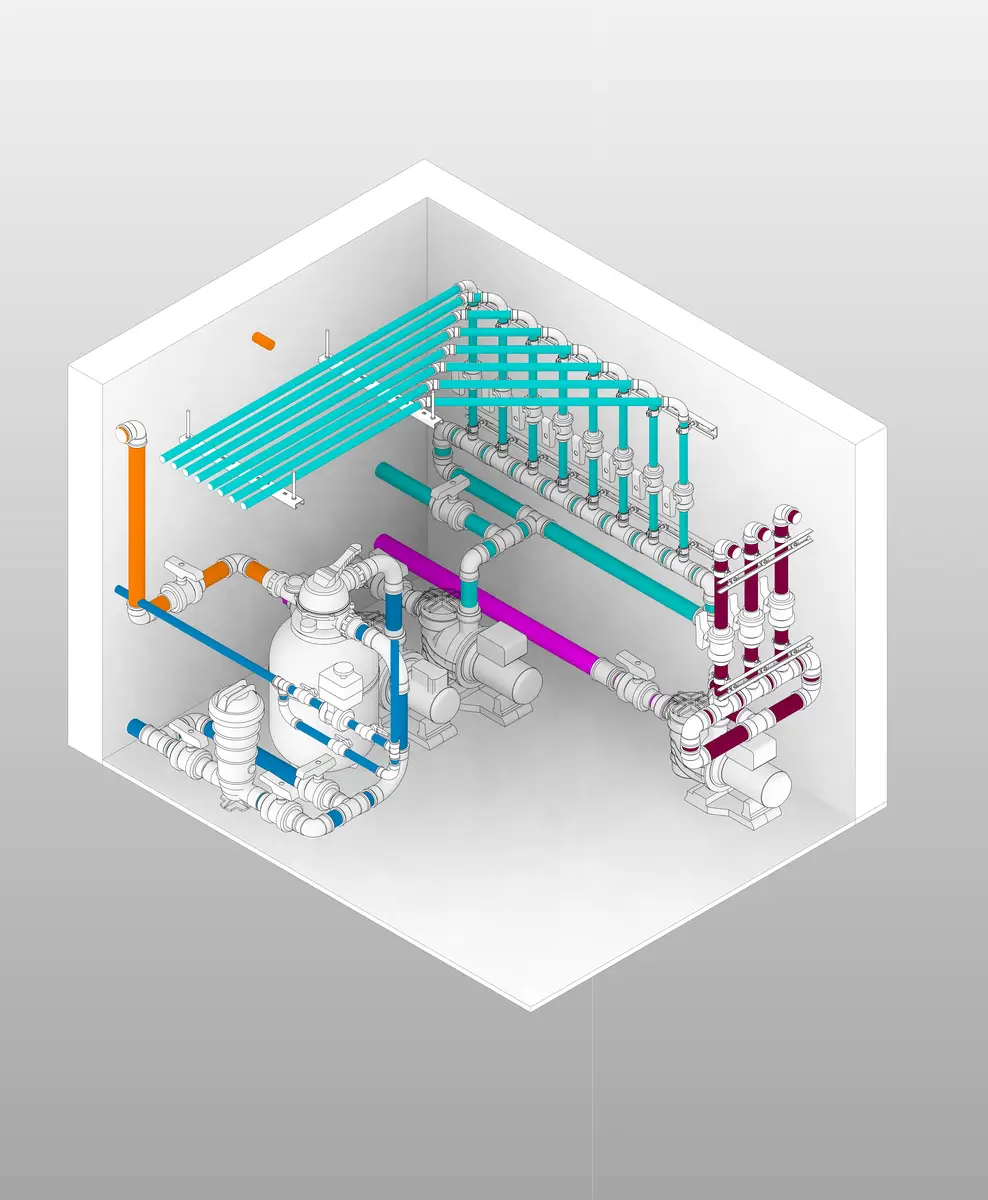

A indicação precisa de todos os pontos na planta hidráulica e no detalhamento 3D reduz riscos de erro durante a execução. A visualização 3D dos componentes permite antecipar incompatibilidades de espaço e evitar retrabalhos dispendiosos.
Nos projetos da Conexão Hidráulica, cada sistema, filtragem, aquecimento, borda infinita, hidromassagem, é identificado por cores diferentes nos desenhos. Isso torna a leitura mais didática e simplifica a execução por qualquer equipe, mesmo que não seja especialista em hidráulica de piscinas.
O esquemático geral também permite visualizar todos os fluxos, volumes e conexões, o que ajuda não só o construtor, mas também quem vai operar a piscina depois. Os materiais necessários são listados e especificados, evitando desperdício ou compra inadequada.
Normas técnicas e responsabilidade
O projeto hidráulico respalda todos os envolvidos na obra, do cliente ao executor. Acompanhado da ART, ele define responsabilidades, especificações de desempenho, qualidade e os detalhes normativos exigidos por lei. Isso inclui cuidados como prever o nicho correto no dreno de fundo, distanciamento mínimo entre dispositivos de sucção e obrigatoriedade de grelha antiaprisionamento, elementos essenciais para evitar acidentes muitas vezes fatais.
Nosso time sempre traz as recomendações técnicas das principais referências do setor, além de aplicar nossa experiência de campo em obras residenciais, comerciais e de grande porte.
O diferencial da visualização em 3D

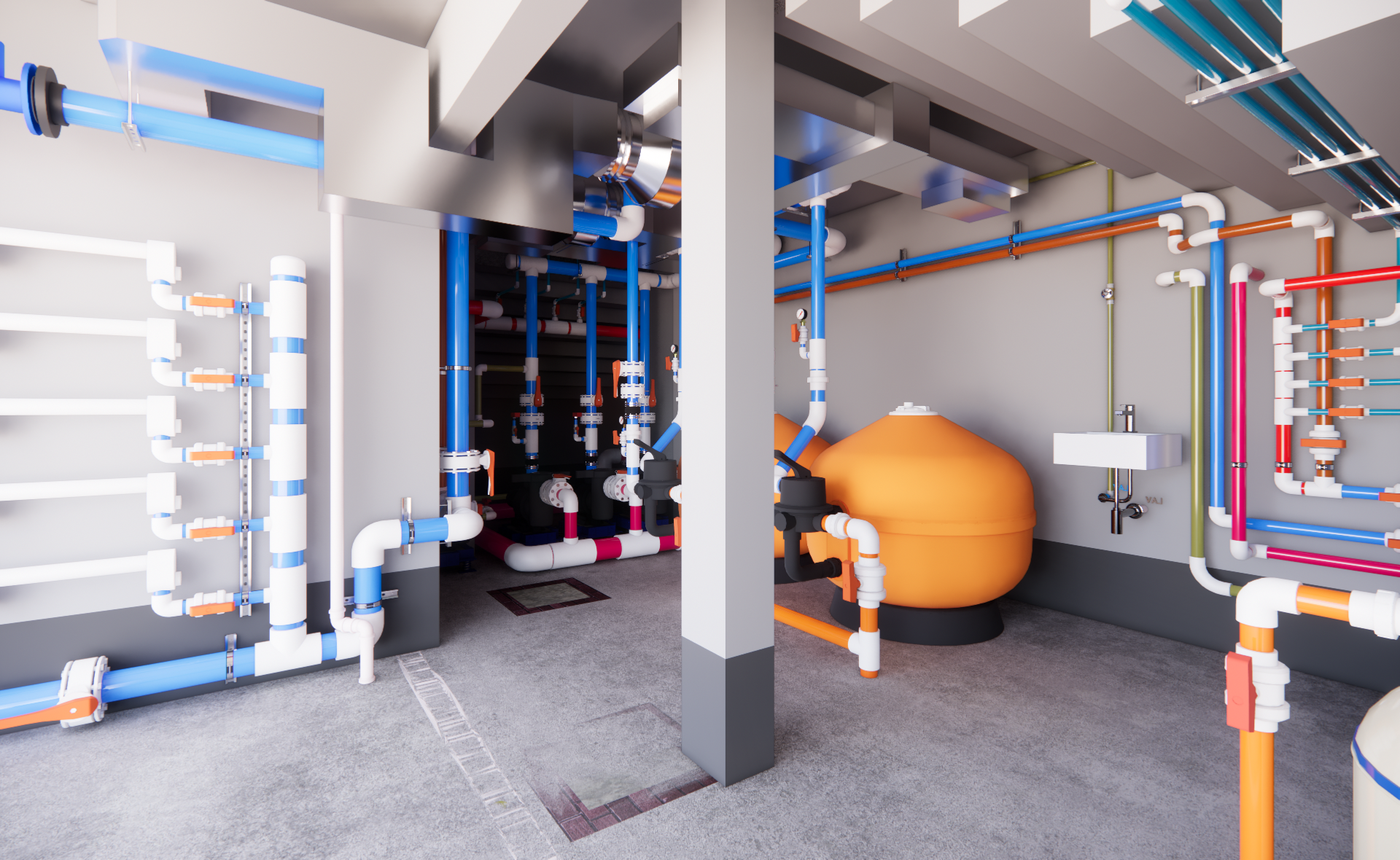

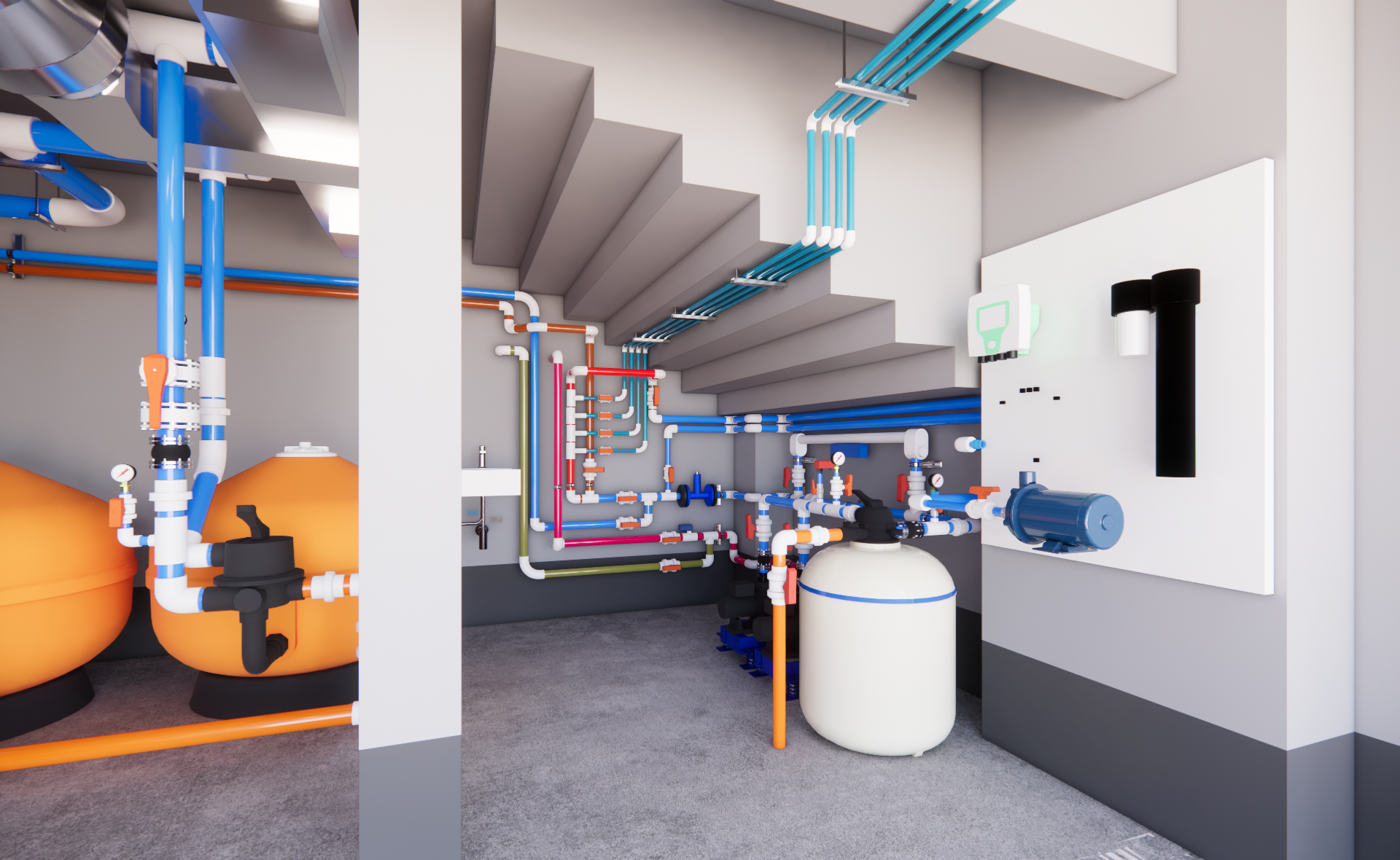

A apresentação 3D do projeto é um recurso cada vez mais usado nos projetos da Conexão Hidráulica. Com ele, antecipamos dúvidas e facilitamos o entendimento do funcionamento do sistema hidráulico, o que vai desde a distribuição dos dispositivos até a manutenção dos equipamentos.
Vendo antes de construir, diminuímos retrabalho e aumentamos a confiança de todos os envolvidos. Sejam engenheiros, arquitetos, donos ou operadores de piscina, todos enxergam claramente o que será executado e podem antecipar demandas ou ajustes, evitando surpresas.
Referências e próximos passos
Se quisermos nos aprofundar mais em detalhes técnicos ou buscar temas complementares, recomendamos a leitura dos artigos das seguintes categorias do nosso blog:
- Projetos hidráulicos de piscinas
- Hidráulica de piscinas
- Construção de piscinas
- Projetos hidrossanitários
- Projetos estruturais de piscinas
"Projetar bem é mais barato do que consertar depois."
Se você é engenheiro, arquiteto, estudante ou deseja aperfeiçoar sua atuação no setor, entre em contato conosco para saber mais sobre nossos serviços e formações especializadas. Na Conexão Hidráulica, acreditamos que compartilhar conhecimento é transformar o mercado de piscinas.
Perguntas frequentes sobre projeto hidráulico de piscinas
O que é um projeto hidráulico para piscinas?
Projeto hidráulico de piscina é o documento técnico que define a localização, dimensionamento e ligação de todos os componentes hidráulicos da piscina, como tubulações, filtros, bombas, trocadores de calor e sistemas acessórios. Ele serve como referência para garantir funcionalidade, economia, segurança e facilita a execução da obra sem improvisações.
Por que o projeto hidráulico é importante?
Um bom projeto hidráulico previne acidentes, cumpre normas de segurança, permite uma execução eficiente, reduz custos de manutenção e consumo, e facilita eventuais ampliações ou manutenções no futuro. Além disso, elimina retrabalhos, simplifica o entendimento da obra e protege todos os envolvidos quanto a responsabilidades.
Quanto custa um projeto hidráulico para piscina?
O custo varia conforme a complexidade do projeto, tamanho e sistemas agregados, como aquecimento e borda infinita. Em geral, representa um investimento pequeno frente ao valor total da piscina e dos riscos evitados. Na Conexão Hidráulica, sempre orientamos a buscar o melhor custo-benefício, sem abrir mão de qualidade técnica e segurança.
Onde encontrar um bom projetista hidráulico?
Profissionais qualificados podem ser encontrados em empresas especializadas como a Conexão Hidráulica, que além da vivência em obras, tem forte embasamento técnico e atua conforme as normas. Sempre opte por quem apresenta projetos detalhados, responsividade técnica e referências comprovadas.
Quais problemas um mau projeto pode causar?
Entre os principais problemas, destacamos: acidentes por sucção em ralos de fundo, vazamentos, subdimensionamento de equipamentos, alto consumo de energia, má distribuição dos dispositivos (aspiração, retorno, drenagem), funcionamento inadequado da borda infinita e perdas econômicas por retrabalho ou alterações na obra. Um erro simples pode comprometer toda a experiência e até a segurança dos usuários.
