A base deste artigo é o nosso vídeo, no qual abordamos com detalhes técnicos e práticos como posicionar a casa de máquinas acima do nível da água em projetos de piscinas. Nossa equipe, do Blog Conexão Hidráulica, alia experiência de campo com normatização para entregar soluções que realmente funcionam em diferentes realidades de obra e projeto.
Por que considerar a casa de máquinas acima do nível da água?
Na rotina de projetos hidráulicos de piscinas, é muito comum lidarmos com limitações de espaço ou restrições arquitetônicas que exigem a elevação da casa de máquinas. Essa posição, além de facilitar a manutenção e o acesso, pode ser uma opção mais conveniente quando não há cota para escavar próximo à piscina.
Apesar das vantagens de acesso e proteção dos equipamentos, há desafios hidráulicos que precisam ser contornados com soluções técnicas confiáveis. É neste ponto que as boas práticas e o embasamento em normas técnicas fazem toda a diferença.
Modelo visual: como fica o traçado hidráulico?

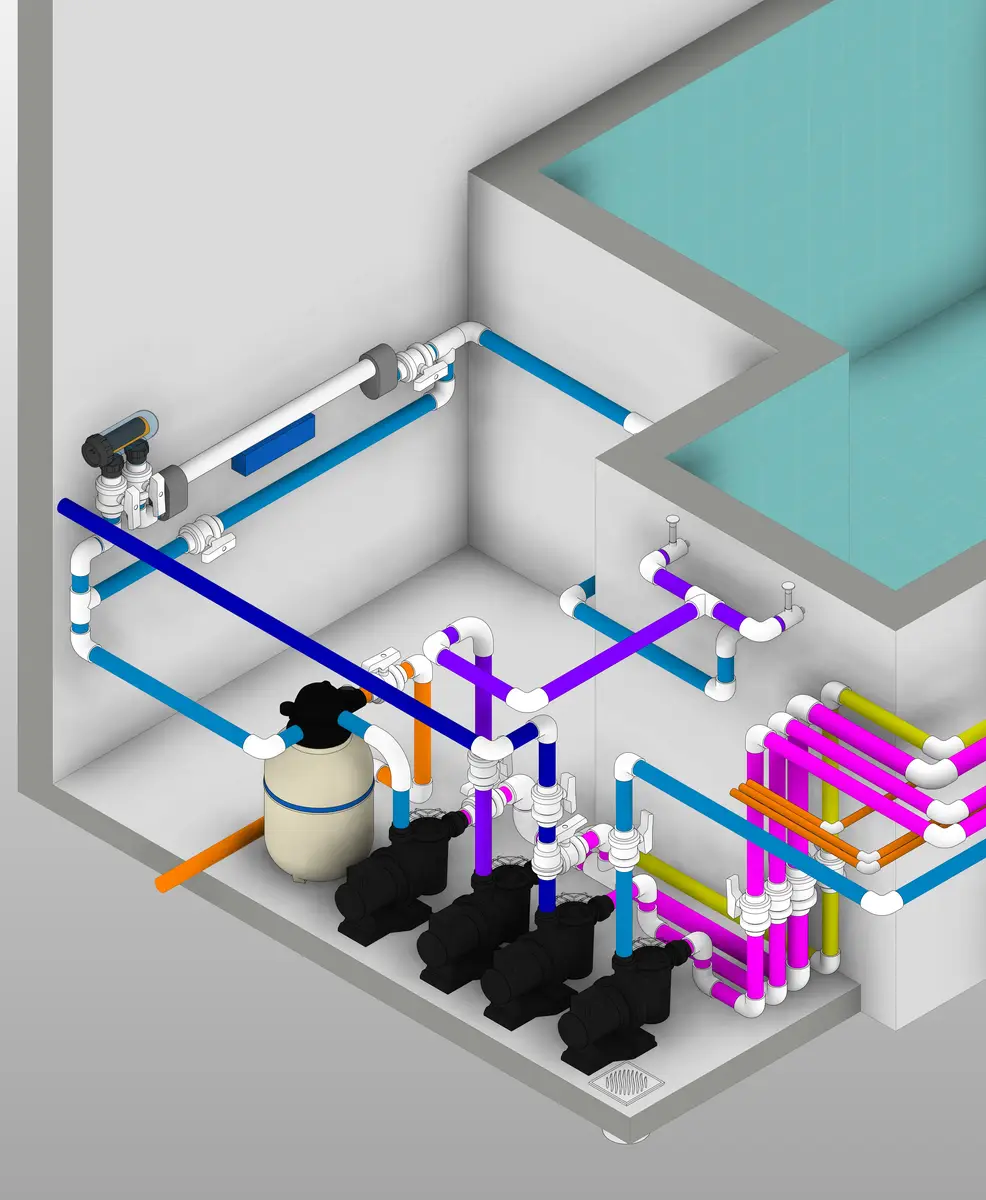

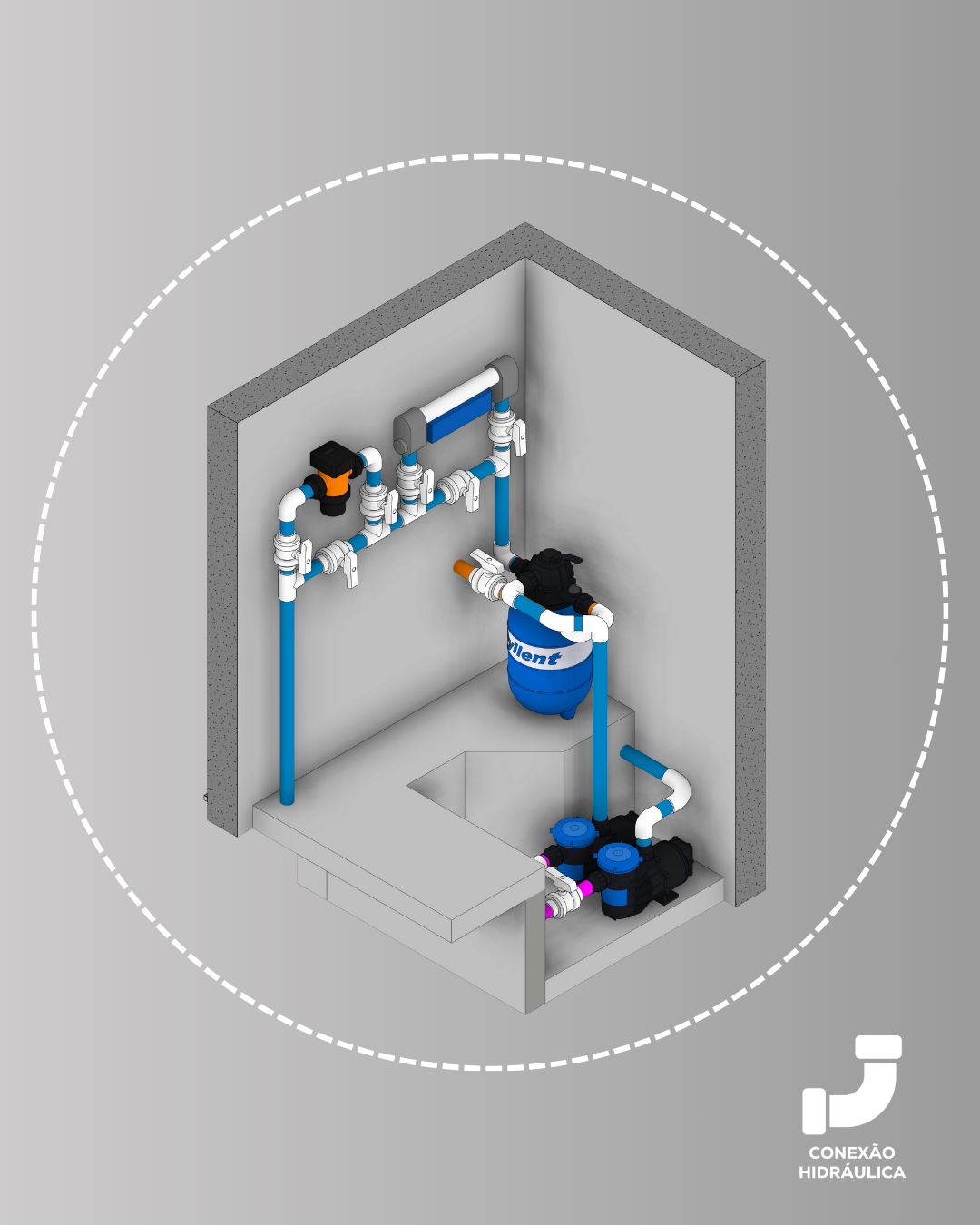

Observe na ilustração acima um exemplo típico de casa de máquinas elevada. As tubulações sobem até o nível da bomba e filtro, com dispositivos de segurança, conexões e válvulas estrategicamente dispostas para favorecer a operação e evitar problemas como prejuízo de carga ou retorno da água para a piscina.
Nossa abordagem atualiza constantemente o repositório de projetos hidráulicos de piscinas com modelos tridimensionais que ajudam engenheiros e arquitetos a enxergar claramente o caminho da água, as ramificações e os pontos sensíveis da instalação.
Separação de bombas: filtragem e cascata
Um dos pontos defendidos por nós é a separação das bombas para funções distintas. A bomba de filtragem trabalha de forma contínua e demanda estável, enquanto a da cascata exige pressão e vazão mais elevadas, porém, por períodos curtos. Essa abordagem melhora o controle, automatização e consumo dos sistemas.
- Bomba dedicada para filtragem: foco no ciclo de limpeza e manutenção diária;
- Bomba exclusiva para cascata: acionamento pontual e ajuste simples conforme o efeito desejado;
- Possibilidade de automação independente, otimizando o funcionamento e a vida útil dos equipamentos.
Ao dimensionar essas linhas separadas, garantimos que cada função opere no seu melhor desempenho, sem interferências ou sobrecarga.
Uniões, válvulas de retenção e sentido correto de instalação
Imprevistos acontecem, seja para troca de bomba, manutenção do filtro ou pequenas correções no encanamento. Prever uniões nas conexões estratégicas das bombas e filtros facilita desmontagens, evita desperdício e reduz risco de quebra de peças e tubos durante intervenções.
Outro componente indispensável quando a casa de máquinas está acima: a válvula de retenção. Sua função é impedir que a água retorne para a piscina quando o sistema é desligado, evitando a perda de carga e a entrada de ar na sucção.
Instale sempre as válvulas de retenção respeitando o sentido do fluxo de água indicado pelo fabricante.
Válvulas instaladas no sentido contrário deixam a linha vulnerável ao refluxo, podendo causar queima de equipamentos como aquecedores, quando entram em funcionamento sem água circulando.
Traçado de tubulações: curvas de raio longo versus joelhos
Costumamos presenciar instalações que priorizam o uso de joelhos de 90º, mas a melhor recomendação é recorrer a curvas de raio longo sempre que possível. O motivo? Menor perda de carga e menor risco de trincas em conexões sujeitas a pressurizações e movimentação do solo.
Ao preferir curvas de raio longo:
- Há menor resistência à passagem de água;
- O consumo energético da bomba diminui;
- Diminui o risco de trincas e rupturas, especialmente em instalações enterradas;
- Facilita a manutenção preventiva e corretiva.
Filtro Y: proteção para a linha da cascata
Na saída da bomba da cascata, sugerimos instalar um filtro Y. Este dispositivo serve como uma "peneira", retendo resíduos sólidos e partículas que poderiam comprometer o funcionamento da cascata ou entupir bicos e registros. Simples de instalar, com um custo baixo, mas com alto impacto na durabilidade do sistema.
Como funciona o sistema de filtragem e a retrolavagem?
O ciclo clássico contempla:
- Sucção da água da piscina via ralos de fundo e skimmers;
- Passagem pela bomba e filtro, onde ocorre a remoção de impurezas;
- Retorno da água limpa à piscina pelas bocais de retorno, posicionados conforme normas técnicas para melhor circulação.
O filtro necessita de retrolavagem periódica, ou seja, inverter o fluxo para expulsar a sujeira. A água da retrolavagem nunca deve ser descartada direto na rede pluvial ou esgoto comum, mas sim desaguada conforme legislação municipal, respeitando a separação atmosférica. Consulte sempre a prefeitura antes de definir a destinação desse efluente!
Evite cavitação: altura de sucção tem limite!
Um erro comum ao posicionar a casa de máquinas acima do nível de água é ultrapassar a altura de sucção recomendada para a bomba.
A altura máxima de sucção recomendada é de 1 metro, mais do que isso potencializa o risco de cavitação.
A cavitação ocorre quando, na sucção do equipamento, o vácuo provoca a formação de bolhas de ar. Quando essas bolhas implodem, podem danificar câmara, rotores e vedação das bombas. Recomenda-se buscar sempre bombas autoescorvantes dentro dessa limitação e, para alturas maiores, conversar com o fabricante antes de executar.
Para se aprofundar sobre cavitação e soluções em altura de sucção, reforçamos o vídeo demonstrativo que acompanha este artigo.
Vantagens da casa de máquinas acima do nível da água
Nossos projetos hidrossanitários e hidráulicos de piscinas mostram benefícios claros desse posicionamento:
- Acesso fácil para manutenção, inspeção e eventuais trocas;
- Redução de riscos de inundação do ambiente técnico;
- Maior proteção dos equipamentos contra água e sujeira;
- Facilidade de integração com automação predial.
É imperativo, no entanto, observar as boas práticas de dimensionamento e seguir as recomendações das normas técnicas para garantir o correto funcionamento e a durabilidade do sistema. Veja mais dicas especializadas para esse tipo de solução em nossa categoria de hidráulica de piscinas.
Cuidados e recomendações finais
Consulte sempre os manuais dos equipamentos, dimensione corretamente as tubulações, empregue válvulas e uniões em pontos estratégicos e, acima de tudo, garanta a supervisão técnica de profissionais qualificados. Uma hidráulica bem projetada é sinônimo de segurança, economia e tranquilidade no uso da piscina, para todos envolvidos no processo.
Acesse também nosso conteúdo sobre construção de piscinas para conhecer soluções completas em engenharia e execução. Na Conexão Hidráulica, unimos experiência prática à atualização técnica constante para entregar os melhores resultados. Conheça nosso portfólio e tire suas dúvidas conosco!
Perguntas frequentes
O que é casa de máquinas elevada?
A casa de máquinas elevada é aquela posicionada acima do nível da água da piscina, normalmente em local técnico, para facilitar acesso e manutenção e proteger os equipamentos contra alagamento e intempéries.
Como elevar a casa de máquinas?
Para elevar a casa de máquinas, é preciso garantir que as bombas sejam autoescorvantes, instalar válvulas de retenção corretamente e respeitar a altura máxima de sucção recomendada (aproximadamente 1 metro) para evitar problemas de cavitação. Planeje o traçado hidráulico para minimizar perdas de carga e facilitar manutenções.
Quais vantagens de casa acima da água?
As principais vantagens são acesso facilitado para reparos, menos exposição dos equipamentos ao risco de alagamento, maior organização dos sistemas e possibilidade de instalar automação com maior segurança. Isso se reflete em sistemas mais duráveis e eficientes, se bem projetados.
É seguro posicionar a casa acima?
Sim, desde que o projeto respeite as boas práticas recomendadas em normas técnicas: seleção adequada de bombas, uso obrigatório de válvulas de retenção, instação de uniões e curva de raio longo, além de dimensionamento correto das linhas. Com supervisão técnica, o sistema se torna seguro e confiável.
Quanto custa elevar a casa de máquinas?
O custo depende de variáveis como a distância da piscina, quantidade de tubulações, bombas específicas (autoescorvantes geralmente são mais caras), número de válvulas de retenção e outras adaptações para garantir o funcionamento correto. Porém, o benefício de facilidade de manutenção e menor risco de danos justifica, na maioria das vezes, o investimento adicional.
